PF系列反擊式破碎機簡介:
PF系列反擊式破碎機是我公司在吸收國內外先進技術基礎上精心設計出的新產品。該系列設備可處理粒度不大于500毫米、抗壓強度不超過320 兆帕的物料(花崗巖、石灰石、混凝土等),反擊式破碎機以其優異的性能和良好的表現,廣泛應用于生產高等級公路、水電、人工砂石料、破碎、建筑等行業用石料。
PF系列反擊式破碎機理想的入料粒度為100-500mm,最大不得超過規定值。出料粒度用戶根據需要調整錘頭與反擊板、均整部件之間的間隙而達到。
反擊破工作原理:
PF系列產品利用沖擊能破碎物料,工作時,在電動機的帶動下,反擊式破碎機的轉子高速旋轉,物料進入后,與轉子上的板錘撞擊破碎,然后又被反擊到襯板上再次破碎,最后從出料口排出。用戶可調整反擊架和轉子架之間的間隙可達到改變物料出料粒度和物料形狀的目的。
反擊破性能特點:
1.多腔均勻破碎,適宜破碎硬巖;
2.低矮的大進料口,便于生產線布置和增大進料尺寸;
3.新型耐磨材料使板錘、反擊板和襯板使用壽命更長;
4.高鉻板錘、獨特的反擊襯板,尤其適用于硬巖破碎、高效節能;
5.硬巖破碎、高效節能;
6.均整板結構使排料更呈小粒徑和立方體形,無內紋;
7.產品形狀呈立方體,排料粒度大小可調;
8.簡化破碎流程;
9.全液壓開啟,便于維修及更換易損件。
PF系列反擊式破碎機結構圖:
1.后箱體
2.反擊襯板
3.反擊架
4.襯板
5.進料口
6.底座
7.板錘
8.轉子架

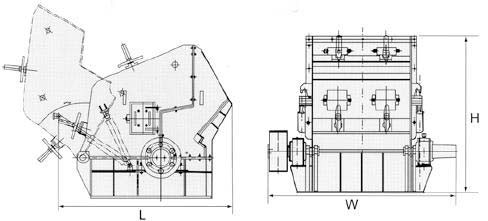

PF系列反擊式破碎機外形尺寸圖:
PF系列反擊式破碎機主要技術參數:
型號 |
規格 |
進料尺寸 |
最大進料尺寸 |
產量(t/h) |
功率(kW) |
外形尺寸 |
重量 |
PF-0807 |
ø850×700 |
400×730 |
300 |
15-30 |
30-45 |
2210×1490×2670 |
8.1 |
PF-1007 |
ø1000×700 |
400×730 |
300 |
30-50 |
37-55 |
2400×1558×2660 |
9.5 |
PF-1010 |
ø1000×1050 |
400×1080 |
350 |
50-80 |
55-75 |
2400×2250×2620 |
12.2 |
PF-1210 |
ø1250×1050 |
400×1080 |
350 |
70-120 |
110-132 |
2690×2338×2890 |
14.9 |
PF-1214 |
ø1250×1400 |
400×1430 |
350 |
130-180 |
132-160 |
2690×2688×2890 |
18.6 |
PF-1310 |
ø1300×1050 |
490×1170 |
400 |
80-140 |
110-160 |
2780×2478×2855 |
16.2 |
PF-1315 |
ø1320×1500 |
860×1520 |
500 |
160-250 |
180-260 |
3096×3273×2667 |
19.3 |
PF-1415 |
ø1450×1500 |
1145×1520 |
950 |
220-450 |
220-315 |
3745×3022×3519 |
27 |
PF-1520 |
ø1520×2000 |
830×2050 |
700 |
300-550 |
315-440 |
3581×3560×3265 |
38.7 |
PF-1818 |
ø1800×1800 |
1600×1850 |
1000 |
600-850 |
650-900 |
4180×4200×4900 |
75 |
